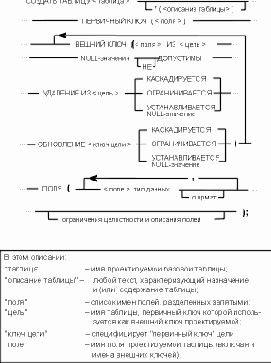

Рис. 4.6. Синтаксис описания проектных решений



Рис. 4.6. Синтаксис описания проектных решений

Рис. 4.6. Синтаксис описания проектных решений

Для примера приведем описания таблиц "Блюда" и "Состав":

СОЗДАТЬ ТАБЛИЦУ Блюда *( Стержневая сущность ) ПЕРВИЧНЫЙ КЛЮЧ ( БЛ ) ПОЛЯ ( БЛ Целое, Блюдо Текст 60, Вид Текст 7 ) ОГРАНИЧЕНИЯ ( 1. Значения поля Блюдо должны быть уникальными; при нарушении вывод сообщения "Такое блюдо уже есть". 2. Значения поля Вид должны принадлежать набору: Закуска, Суп, Горячее, Десерт, Напиток; при нарушении вывод сообщения "Можно лишь Закуска, Суп, Горячее, Десерт, Напиток"); СОЗДАТЬ ТАБЛИЦУ Состав *( Связывает Блюда и Продукты ) ПЕРВИЧНЫЙ КЛЮЧ ( БЛ, ПР ) ВНЕШНИЙ КЛЮЧ ( БЛ ИЗ Блюда NULL-значения НЕ ДОПУСТИМЫ УДАЛЕНИЕ ИЗ Блюда КАСКАДИРУЕТСЯ ОБНОВЛЕНИЕ Блюда.БЛ КАСКАДИРУЕТСЯ) ВНЕШНИЙ КЛЮЧ ( ПР ИЗ Продукты NULL-значения НЕ ДОПУСТИМЫ УДАЛЕНИЕ ИЗ Продукты ОГРАНИЧИВАЕТСЯ ОБНОВЛЕНИЕ Продукты.ПР КАСКАДИРУЕТСЯ) ПОЛЯ ( БЛ Целое, ПР Целое, Вес Целое ) ОГРАНИЧЕНИЯ ( 1. Значения полей БЛ и ПР должны принадлежать набору значений из соответствующих полей таблиц Блюда и Продукты; при нарушении вывод сообщения "Такого блюда нет" или "Такого продукта нет". 2. Значение поля Вес должно лежать в пределах от 0.1 до 500 г. );

Рассмотренный язык описания данных, основанный на языке SQL [5], позволяет дать удобное и полное описание любой сущности и, следовательно, всей базы данных. Однако такое описание, как и любое подробное описание, не отличается наглядностью. Для достижения большей иллюстративности целесообразно дополнять проект инфологической моделью, но менее громоздкой, чем рассмотренная в главе 2.

Для наиболее распространенных реляционных баз данных можно предложить язык инфологического моделирования "Таблица-связь", пример использования которого приведен на рис. 4.7. В нем все сущности изображаются одностолбцовыми таблицами с заголовками, состоящими из имени и типа сущности. Строки таблицы – это перечень атрибутов сущности, а те из них, которые составляют первичный ключ, распологаются рядом и обводятся рамкой. Связи между сущностями указываются стрелками, направленными от первичных ключей или их составляющих.
